人防工程是现代城市建设中不可或缺的重要组成部分，对于保障人民群众生命财产安全、增强城市综合防护能力具有深远意义。某住宅小区人防工程设计全套施工图，正是这一理念在具体项目中的实践与体现。本文将对该套施工图的设计要点、技术规范及实际应用进行系统解析。

一、设计依据与总体原则
该住宅小区人防工程设计严格遵循国家现行《人民防空工程设计规范》（GB 50225-2005）、《人民防空地下室设计规范》（GB 50038-2005）以及地方相关人防建设管理规定。设计秉承“平战结合、功能完备、安全可靠、经济合理”的总体原则，确保工程在和平时期可作为停车场、设备用房或仓储空间使用，战时则能迅速转换为具备预定防护等级的人员掩蔽部、物资库或人防指挥所。

二、工程概况与防护等级
本工程位于住宅小区地下空间，总建筑面积约XXXX平方米，设计常驻掩蔽人数为XXX人。根据城市人防工程规划及项目重要性，确定其防护等级为核X级、常X级，具备防护核武器及常规武器一次打击的能力。施工图明确了主体结构、口部、防护设备及内部系统的具体防护要求。

三、全套施工图核心内容解析

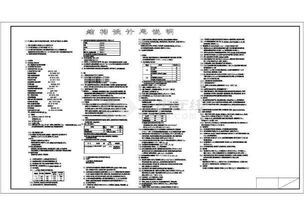

1. 建筑与结构专业图纸：包括总平面定位图、各层平面图、剖面图、口部详图及墙体留孔图。重点展示了防护单元划分（每个单元面积不超过规范限制）、抗爆单元设置、主要出入口（包括室外出入口、连通口）、防护密闭门、密闭门、防爆波活门的定位与型号。结构图纸详细标注了临空墙、密闭隔墙、防护单元隔墙的厚度、配筋及混凝土强度等级，确保结构在冲击波荷载下的完整性。
2. 通风与防化专业图纸：包含进排风系统图、滤毒通风与清洁通风转换原理图、管路平面图及设备安装详图。设计了完整的消波、滤毒、超压排风系统，选用了符合国标的人防专用过滤吸收器、密闭阀门、风机等设备。图纸明确了三种通风方式（清洁、滤毒、隔绝）的切换流程及测压装置布置，确保内部空气质量安全。
3. 给排水专业图纸：展示战时生活用水、饮用水储水池（箱）的位置与容量，给排水管道穿越人防围护结构的防护密闭措施（如设置防爆波地漏、密闭套管）。重点绘制了洗消间、简易洗消区的给排水布置，以及口部染毒区墙、地面的冲洗排水系统。
4. 电气与智能化专业图纸：包括战时配电系统图、照明平面图、通信报警系统图及接地设计图。设计了人防内部电源（如柴油电站）与外接市政电源的切换线路，设置了应急照明和疏散指示。通信图纸确保战时内外通讯的可靠性。所有电气线路穿越人防围护结构均采取密闭处理，防止电磁脉冲破坏。

四、平战转换措施设计
施工图中清晰标明了平战转换项目、转换时限及所需预制构件的位置与规格。对战时需封堵的平时通风口、车道口等，提供了详细的封堵设计大样图，确保战时可快速实施封闭，达到防护要求。

五、施工与质量控制要点
图纸对关键部位施工提出了明确要求：如防护密闭门门框墙的混凝土必须一次性整体浇筑，不得留有施工缝；所有穿墙管道必须预埋带翼环的密闭套管；人防混凝土的抗渗等级必须达标；各种防护设备的预埋件位置需精准定位。

六、
该住宅小区人防工程全套施工图，是一份集规范性、实用性与安全性于一体的综合性设计文件。它不仅为施工建设提供了精确的技术指导，更是落实国家人防战略、守护小区居民安全的重要技术保障。在施工过程中，必须严格按图施工，加强各专业协同与过程验收，确保将图纸上的每一条线、每一个标注，都转化为实实在在的防护能力，最终打造一个功能完善、质量过硬的地下安全空间。
